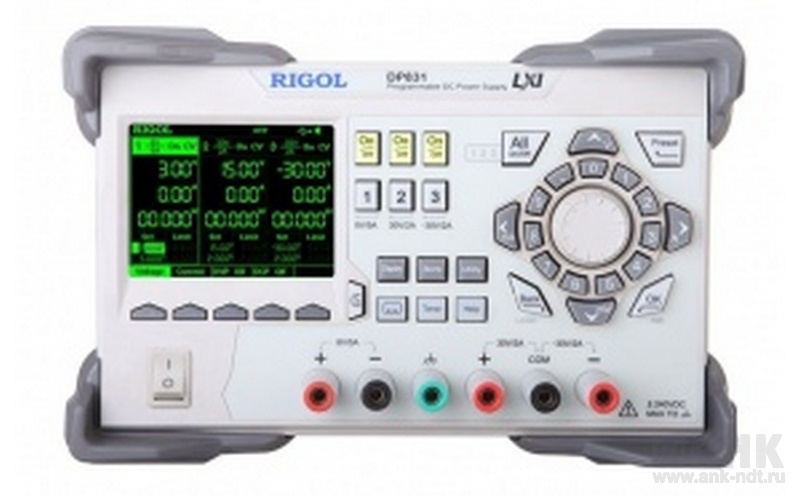

Описание DP831 источника питания
Доставка во все регионы РФ
Краткие технические характеристики DP831:
- 3 канала. Прецизионный. Программируемый. 0…8 В/0…5 А (канал 1); 0…+30 В/0…2 А (канал 2); 0…-30 В/0…2 А (канал 3). Наилучшее разрешение программирования: 1 мВ/1 мА;
- считывания 1 мВ/1 мА. Базовая погрешность напряж./ток : 0,1% / 0,2% (канал 1) , 0,05% / 0,2% (канал 2 и 3). Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз.
- Встроенный регистратор. Интерфейс: USB host, USB Device.
- Опционально: LAN (LXI-C class), RS-232, Digital I/O; GPIB. Дисплей монохром TFT 3,5" с цифровой и граф. информацией.
- Размеры: 239х157х418 мм. Вес: 9,75 кг.
Программируемый источник питания Rigol DP831 обеспечивает низкий уровень шумов и пульсаций и высокую точность установки напряжения и тока по доступной цене. Уникальный графический интерфейс предлагает цифровую, аналоговую и графическую формы отображения параметров в реальном времени. Источник питания Rigol DP831 позволяет провести контроль выходных параметров с возможностью регистрации данных для их дальнейшего анализа. Кроме того, имеется возможность запрограммировать выходные параметры, задержку и условия для синхронизации.
- Количество каналов - 3
- Максимальная мощность - 195 Вт
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Режимы стабилизация тока и напряжения
- Возможность установки задержки на выходе
- Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с)
- Новый интуитивно понятный графический интерфейс
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
- Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
- Поддержка внешнего диска
- Дисплей: монохромный ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
| Характеристики | Значения | ||
| Количество каналов | 3 | ||
| Выходное напряжение / ток | канал 1 (CH1): 0...8 В / 0...5 А канал 2 (CH2): 0...+30 В / 0...2 А канал 3 (CH3): 0...-30 В / 0...2 А | ||
| Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+250 мкА | ||
| Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+250 мкА | ||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |
| Ток | <2 мАскз | ||
| Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | 0,1% + 5 мВ (канал 1); 0,05% + 20 мВ (канал 2 и 3) |
| Ток | 0,2% + 10 мА (канал 1); 0,2% + 5 мА (канал 2 и 3) | ||
| Считывание | Напряжение | 0,1% + 5 мВ (канал 1); 0,05% + 10 мВ (канал 2 и 3) | |
| Ток | 0,2% + 10 мА (канал 1); 0,1% + 5 мА (канал 2 и 3) | ||
| Разрешение | Программирование | Напряжение | Канал 1: 1 мВ (1 мВ - опция) Канал 2 и 3: 10 мВ (1 мВ - опция) |
| Ток | Канал 1: 1 мА (0,3 мА - опция) Канал 2 и 3: 1 мА (0,1 мА - опция) | ||
| Считывание | Напряжение | 1 мВ (0,1 мВ - опция) | |
| Ток | 1 мА (0,1 мА - опция) | ||
| Отображение | Напряжение | 10 мВ (1 мВ - опция) | |
| Ток | 10 мА (1 мА - опция) | ||
| Время установления | 50 мкс | ||
| Время отработки команд | 118 мс | ||
| Температурный коэффициент на °C | Напряжение | 0,01 %+2 мВ | |
| Ток | 0,02%+ 3 мA | ||
| Стабильность (8 часов) | Напряжение | Канал 1: 0,03%+1 мВ; Канал 2 и 3: 0,02%+2 мВ | |
| Ток | Канал 1:0,1%+3 мА; Канал 2 и 3: 0,05%+1 мА | ||
| Защита по напряжению OVP/ по току OCP | Диапазон | Канал 1: 10 мВ...8,8 В / 1 мА...5,5 A Канал 2: 10 мВ...+33 В / 1 мА...2,2 A Канал 3: -10 мВ...-33 В / 1 мА...2,2 A | |
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||
| Интерфейсы | USB Device, USB Host Опция: GPI, LAN, RS-232, Digital I/O | ||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 418 мм(D) | |
| Вес | 9,75 кг | ||
| Питание | переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) | ||
