Калибровка шаблона TapiRus в Сочи

Универсальный шаблон TapiRus – новая разработка российских специалистов неразрушающего контроля. Шаблон позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. По заключению аттестационного центра НАКС универсальный шаблон TapiRus позволяет проводить визуально-измерительный контроль в соответствии с требованиями РД 03-606-03 без применения дополнительных шаблонов, измерительных инструментов и других приспособлений. Точность измерений по шкалам шаблона не превышает 0,1 мм. Калибровка шаблона TapiRus осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Калибровка шаблона TapiRus

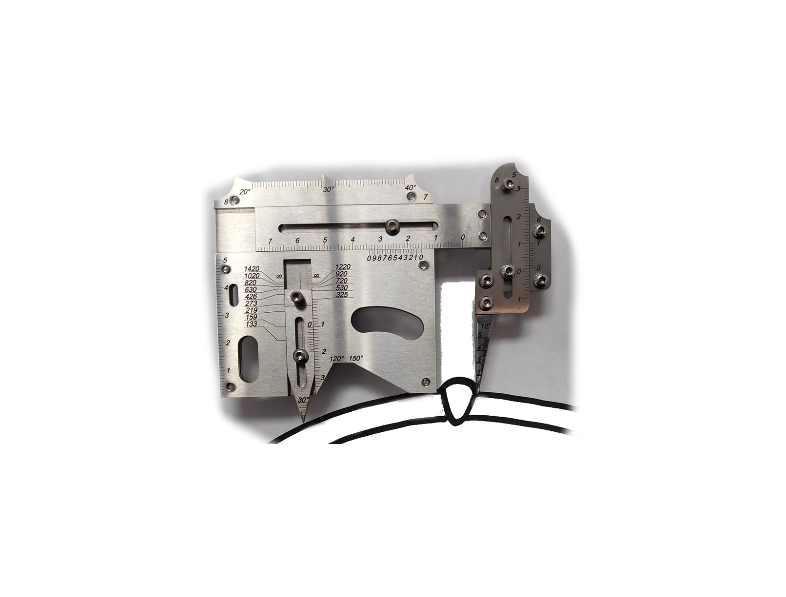

Шаблон TapiRus оснащен необходимыми элементами, позволяющими устанавливать его на криволинейную поверхность. Для проведения высокоточных измерений на поверхность TapiRUS нанесены линейки, нониусы, индикаторные риски и шкалы. Предусмотрено несколько калибров для измерения угла перехода сварного шва, катетов, радиуса и углов разделки кромок. Шаблон снабжен щупом со сменной измерительно иглой для определения величины зазоров и высот впадин. При необходимости TapiRUS может быть поставлен с планкой 3 увеличенной длины (диапазон измерений 0…120 мм). Полный перечень функций шаблона приведен в таблице.

Основные преимущества шаблона

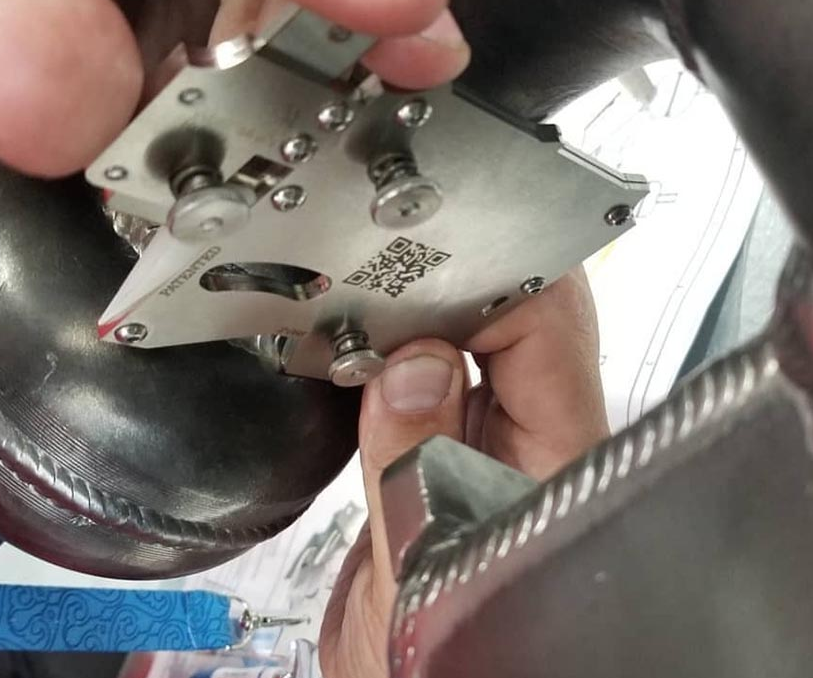

• Простота установки дает точное позиционирование по нормали к поверхности объекта контроля и стабильность при выполнении измерений
• Функциональность конструкции обеспечивает измерение большинства геометрических параметров сварных соединений и поверхностных дефектов
• Высокая точность измерений (не превышает 0,1 мм)

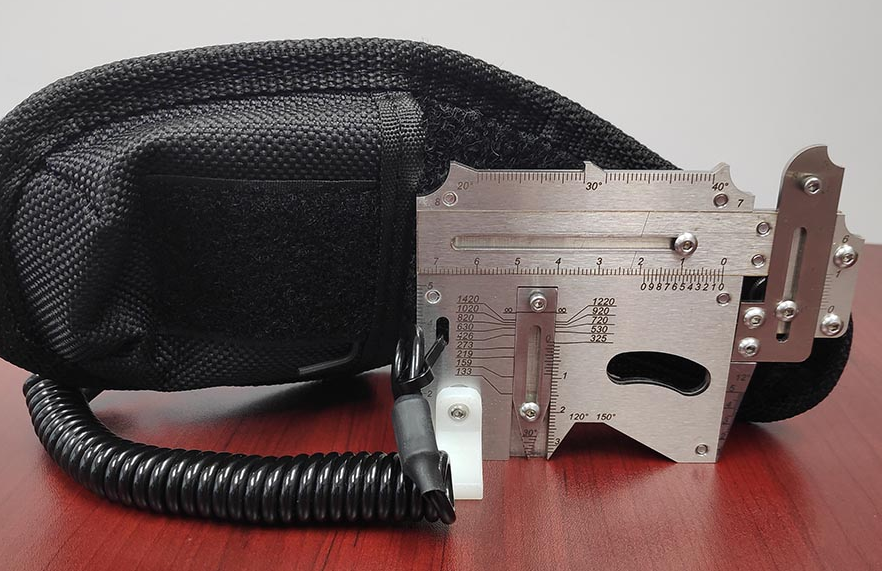

• приложения для ПК и Android и дополнительные аксессуары для удобства работы
