Поверка авторефкератометров HRK-7000 в Сочи
Назначение: для измерений сферической и цилиндрической вершинной рефракции глаза, определения положений главных сечений при астигматизме, измерений радиуса кривизны роговицы глаза, межзрачкового расстояния PD и диаметра зрачка при подборе очков и контактных линз.
Поверка авторефкератометров HRK-7000
Принцип действия авторефкератометра основан на принципах геометрической оптики и автоматическом цифровом анализе изображения невидимой (в инфракрасных лучах) метки, проецируемой на дно исследуемого глаза. Анализ осуществляется автоматически, без участия оператора.

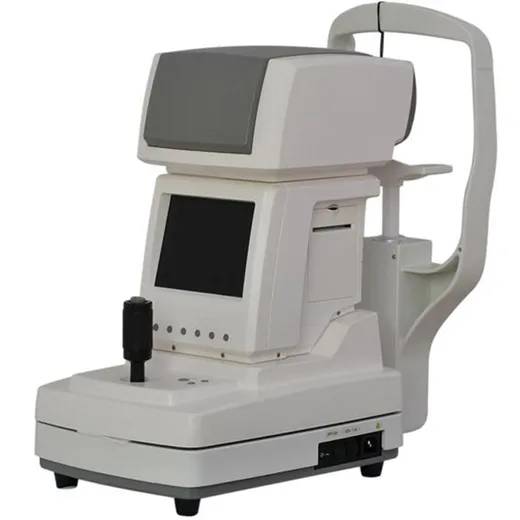

Конструктивно авторефкератометр представляет собой компактный настольный прибор, основными компонентами которого являются:
- лобно-подбородковая опора, прикрепленная к основанию прибора со стороны пациента;
- базовый блок, на экране монитора которого оператор наблюдает за процессом измерений, а через окуляр со стороны пациента проецируется метка на сетчатку глаза и исследуется ее изображение;
- ручка управления перемещением прибора (джойстик) — служит для точной фокусировки при проведении измерений;
- функциональные кнопки, позволяют менять режим измерений и некоторые параметры;
- встроенный в прибор термопринтер для печати результатов измерений.
Для ограничения доступа внутрь корпуса авторефкератометра производится его пломбирование.
Программное обеспечение
В авторефкератометрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления авторефкератометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения авторефкератометров AXIS (TSRK-1000)
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(кон-трольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО анализа для
AXIS (TSRK-1000) |
SARK1 12.01. 18_EC0 | 12.01.18 | Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010
Поверка осуществляется по документу МП 61.Д4-13 «Авторефкератометры AXIS (TSRK-1000). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» «01» августа 2013 г.
Основные средства поверки:
ВЭТ 138-1-2006 — «Рабочий эталон нулевого разряда средств измерений вершинной рефракции и призматического действия очковой оптики», второй эталонный комплекс (Набор оптических мер для поверки офтальмологических приборов НОМ-3).
Основные метрологические характеристики:
- Диапазон значений вершинной рефракции от -15,00 до +20,00 дптр; 5=0,12^0,25 дптр; Астигматическая мера: минус 3,0 дптр; 5=0,12 дптр;
- Меры радиуса кривизны роговицы глаза: 6,71 мм, 7,93 мм, 9,51 мм , 5=0,02
Сведения о методах измерений
- Приведены в Руководстве по эксплуатации «Авторефкератометр AXIS (TSRK-1000)», раздел 6 «Измерение».
Нормативные документы, устанавливающие требования к авторефкератомет-рам AXIS (TSRK-1000)
- ГОСТ ISO 10342-2011 «Рефрактометры офтальмологические. Технические требования и методы испытаний».
- Р 50.2.055-2007 «Государственная система обеспечения единства измерений. Локальная поверочная схема для средств измерений вершинной рефракции призматического действия очковых линз и призм».
