Поверка биметаллических термометров БТ в Сочи
Назначение: для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции, а также измерения температуры сыпучих и вязких сред в пищевой промышленности.
Заменен в 2008 г. на 26221-08
Поверка биметаллических термометров БТ
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

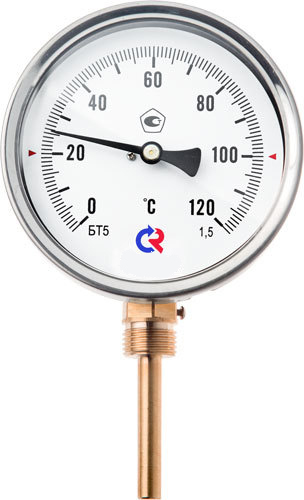

Термометры БТ относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке. Корпус изготавливается из CrN1-стали и из нержавеющей стали. Материал защитной трубки — медный сплав, нержавеющая сталь.
Термометры БТ имеют исполнения, различающиеся способом крепления корпуса: тыльное и радиальное.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из латуни или нержавеющей стали при монтаже на объектах, находящихся под избыточным давлением.
Поверка термометров проводится в соответствии с документам «Термометры биметаллические БТ. Методика поверки», разработанным и утвержденным ВНИИМС, декабрь 2003 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000 фирмы АМЕТЕК, Дания, диапазон измерений от минус 50 до 650 °С, предел допускаемой погрешности 0,03 °С в диапазоне от минус 50 до 300 °С, 0,1 °С в диапазоне свыше 300 °С;
- термостат низкотемпературный «Криостат», диапазон температур от минус 80 до 30 °С, стабильность ± 0,01 °С;
- термостат «ТЕРМОТЕСТ-100», диапазон температур от минус 30 до 100 °С, СКО: ± 0,01 °С (от минус з0 до 90 °С), ± 0,02 °С (св. 90 до 100 °С);
- термостат «ТЕРМОТЕСТ-300», диапазон температур от 100 до 300 °С, СКО: + 0,01 °С;
- калибратор температуры цифровой АТС-157А фирмы АМЕТЕК, Дания, диапазон (-48 … +155) °С, погрешность: + 0,19 °С, стабильность ± 0,02 °С, со сменными металлическими блоками сравнения диаметром 20 мм, длиной 150 мм;
- калибратор температуры цифровой АТС-650А фирмы АМЕТЕК, Дания, диапазон (+33 … +650) °С, погрешность: ± 0,39 °С, стабильность: ± 0,03 °С, со сменными металлическими блоками сравнения диаметром 30 мм, длиной 160 мм.
Примечание. При поверке могут применяться и другие средства поверки с аналогичными метрологическими характеристиками
Межповерочный интервал — 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.558-93. Государственная поверочная схема для средств измерений температуры.
- ТУ 4211-001-46269003-03. «Термометры биметаллические БТ. Технические условия»
