Поверка газоанализатора ГАММА-100 в Сочи
Газоанализаторы ГАММА-100 (далее — газоанализаторы) предназначены для измерений концентрации токсичных примесей: оксида углерода (CO), диоксида углерода (CO2), метана (CH4), оксида азота (NO), диоксида серы (SO2), кислорода (O2), водорода (H2), азота (N2), гелия (Не) в воздухе рабочей зоны и многокомпонентных газовых смесях. Поверка газоанализатора ГАММА-100 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

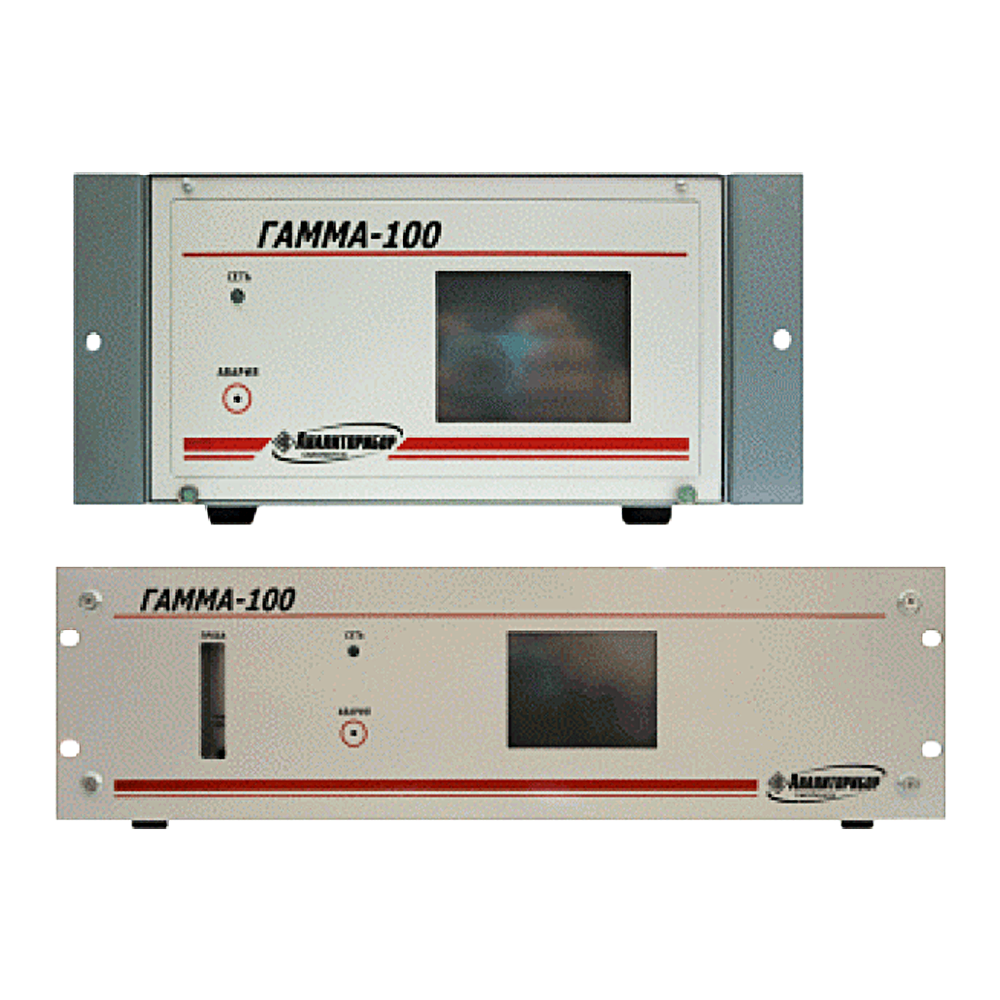

Поверка газоанализатора ГАММА-100
Г азоанализаторы представляют собой стационарные, автоматические приборы непрерывного действия.
Принцип измерений газоанализаторов при определении:
- оксида углерода (CO), метана (CH4), оксида азота (NO), диоксида серы (SO2) — оптикоакустический;
- диоксида углерода (CO2) — оптико-акустический и термокондуктометрический;
- водорода (H2), азота (N2), гелия (Не) — термокондуктометрический;
- кислорода (O2) — термомагнитный и термокондуктометрический.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее — ПО), разработанное изготовителем специально для автоматического измерения содержания определяемого компонента.
Основные функции встроенного ПО:
- измерение значения содержания определяемых компонентов;
- отображение измеренного значения содержания определяемых компонентов на сенсорном экране;
- формирование выходного токового сигнала, пропорционального содержанию определяемого компонента, по каждому измерительному каналу;
- управление звуковой сигнализацией, свидетельствующей о достижении содержанием определяемого компонента установленных пороговых значений (ПОРОГ1 и ПОРОГ2 по каждому каналу измерений) с одновременным переключением «сухих» контактов реле для автоматического включения (отключения) внешних исполнительных устройств;
- связь с внешними устройствами по цифровым каналам RS232, RS485 и Ethernet (в зависимости от исполнения газоанализаторов)
Технические характеристики
| Характеристики | Значения | Примечания |
| Измеряемые газоанализатором ГАММА 100 компоненты | СО, СО2, SO2, Н2, N2, CH4, NO, O2, He | до 3-х в любой комбинации, различные диапазоны измерения |
| Температура окружающей среды, °С | от +5 до +45 | исп. для помещений |
| от -40 до +45 | исп. с дополнительной оболочкой | |
| Выходные сигналы | RS-232, RS-485, Ethernet, (0 — 5) или (4 — 20) мА, «сухие» контакты реле 250 В × 2,5 А, звуковая сигнализация | 2 программируемых порога на повышение или на понижение |
| Параметры анализируемой газовой смеси: | дополнительно могут поставляться устройства пробоотбора и пробоподготовки | |
| — температура, °С | от +5 до +45 | |
| — влага, не более, г/м3 | 5 | |
| — пыль, не более, мг/м3 | 1 | |
| Напряжение питания, В | 220 | |
| Потребляемая ГАММА100 мощность, В·А, не более: | ||
| — ИБЯЛ.413251.001, ИБЯЛ.413251.001-01, ИБЯЛ.413251.001-02, ИБЯЛ.413251.001-03 | 150 | |
| — ИБЯЛ.413251.001-04, ИБЯЛ.413251.001-05 | 60 | |
| — ИБЯЛ.413251.001-06, ИБЯЛ.413251.001-07 | 90 | |
| — ИБЯЛ.413251.001-08, ИБЯЛ.413251.001-09 | 30 | |
| Время прогрева газоанализатора, мин, не более | 180 | |
| Степень защиты корпуса | IP20 | исп. для помещений |
| IP54 | исп. с доп. оболочкой | |
| Габаритные размеры, мм | 450×440×280 | |
| Масса ГАММА-100, не более, кг | 20 | исп. для помещений |
Поверка осуществляется в соответствии с документом ИБЯЛ.413251.001 МП «Газоанализаторы ГАММА-100. Методика поверки», утвержденным ФГУП «ВНИИМС 15 декабря 2014 г.
Основные средства поверки: стандартные образцы состава газовые смеси, выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением, ГСО №№ 10465-2014, 10463-2014, 8738-2006, 10467-2014, 10464-2014, 9807-2011, 9805-2011.
