Поверка генератора сигнала произвольной формы 33210A, 33220A в Сочи
Назначение: для формирования сигналов стандартных форм: синусоидального, прямоугольного, пилообразного, треугольного, импульсного, гауссовского шума, напряжения постоянного тока, а также сигналов произвольной формы.
Поверка генератора сигнала произвольной формы 33210A, 33220A
Генераторы представляют собой лабораторные многофункциональные измерительные приборы. Принцип их действия основан на прямом цифровом синтезе (DDS), когда выходной сигнал получается из опорной частоты в соответствии с управляющими цифровыми сигналами.
Таблица отсчетов формируемого сигнала считывается из памяти, поступает на вход цифро-аналогового преобразователя, вырабатывающего последовательность ступеней выходного напряжения, аппроксимирующих требуемую форму выходного сигнала. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется заданная форма сигнала.
Частота и амплитуда синтезируемого сигнала в любой момент времени точно известны, а погрешность их установки определяется точностью цифровой системы синтеза.
Модификации генераторов отличаются другу от друга диапазоном частот, метрологическими характеристиками и функциональностью.
Основные узлы генераторов: опорный генератор, делитель (умножитель) частоты, накапливающий сумматор, ПЗУ, ЦАП, фильтр нижних частот (ФНЧ), компаратор, микропроцессор, схема интерфейсов, источник питания, клавиатура, ЖКИ.

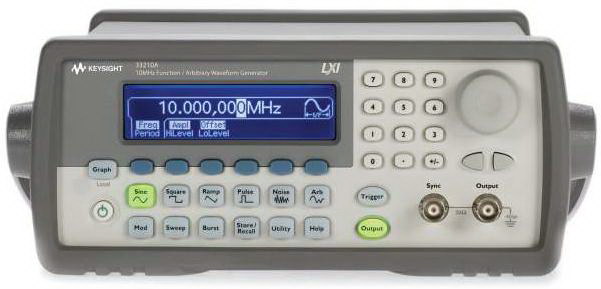

На передней панели генераторов расположены: ЖКИ, клавиатура, выход сигнала, вход внешней синхронизации.
На задней панели генераторов расположены: вход/выход опорной частоты 10 МГц, вход внешней модуляции, вход внешнего запуска, вентилятор обдува, разъемы интерфейсов GPIB, LAN, USB, разъем сети питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируется.
Программное обеспечение
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение для модификаций | |
| 33210A | 33220A | |
| Идентификационное наименование ПО | — | — |
| Номер версии (идентификационный номер ПО) | Не ниже 1.04 A | Не ниже 2.07A |
| Цифровой идентификатор ПО | — | — |
| Другие идентификационные данные (если имеются) | — | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Поверка осуществляется по документу МП 62209-15 «Генераторы сигналов произвольной формы 33210А, 33220А. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2015 г. Средства поверки: частотомер электронно-счетный 53132A (Госреестр № 26211-03); мультиметр 3458А (Госреестр № 25900-03); блок измерительный ваттметров E4417A (Госреестр № 57386-14) и преобразователь измерительный E9304A (Госреестр № 57387-14).
Сведения о методах измерений
- приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы 33210A, 33220A
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10″ — 2-10 Гц.
