Поверка измерителей температуры переносных IT-8 в Сочи
Назначение: для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления — ТС, термоэлектрических преобразователей — ТП) и отображения на цифровом дисплее текущего значения температуры.
Поверка измерителей температуры переносных IT-8
Принцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от ТС, ТП линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы в зависимости от исполнения предназначены:
- G1; G2 — для измерения температуры среды с использованием ТС и окружающего воздуха встроенным термометром;
- G3 — для измерения температуры среды с использованием ТП типа К и измерением температуры холодного спая;
- G4 — для измерения температуры среды по двум измерительным каналам с использованием ТП типа К или типа S, R или ТС (Pt1000);
- G5 — для измерения температуры среды по одному измерительному каналу с использованием ТС и по второму измерительному каналу с использованием ТП типа К или типа S, R. Программирование или и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на передней панели корпуса прибора.

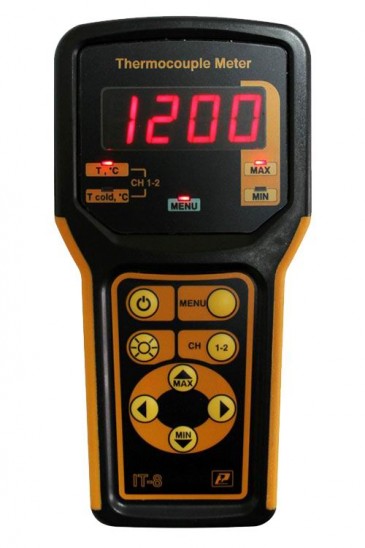

На передней панели прибора расположены кнопки управления, светодиодная индикация и дисплей. На задней поверхности корпуса располагается батарейный отсек. На торцах прибора разъемы для подключения первичных преобразователей в зависимости от исполнения.
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО исп. 1Т-8-Р1/Тэкс | — | U. I. I | не доступен | — |
| ПО исп. 1Т-8-К/Тхс | — | U. 2. I | не доступен | — |
| ПО исп. 1Т-8-Т8/Тэкс | — | U. 5. 0 | не доступен | — |
| ПО исп. IM^S/SR | — | U. 8. 0 | не доступен | — |
| ПО исп. 1Т-8-ШК | — | U. 7. 0 | не доступен | — |
| ПО исп. ТТ-8-Pt/Pt | — | U. 4 .0 | не доступен | — |
| ПО исп. ТТ-8-SR/SR | — | U. 6. 0 | не доступен | — |
| ПО исп. 1Т-8- К/К | — | U. 3. 0 | не доступен | — |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Поверка осуществляется по документу МП 2411-0103-2013 «Измерители температуры переносные IT-8. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2013 г.
Сведения о методах измерений
- Методы измерения изложены в руководстве по эксплуатации РЭЛС.421413.024 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям температуры переносным IT-8
- ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
- ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
- ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
- Технические условия ТУ 4211-038-57200730-2013.
