Поверка измерителя параметров цепей MZC-303E в Сочи
Измерители параметров цепей электропитания зданий MZC-303E применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий. Поверка измерителя параметров цепей MZC-303E осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка измерителя параметров цепей MZC-303E

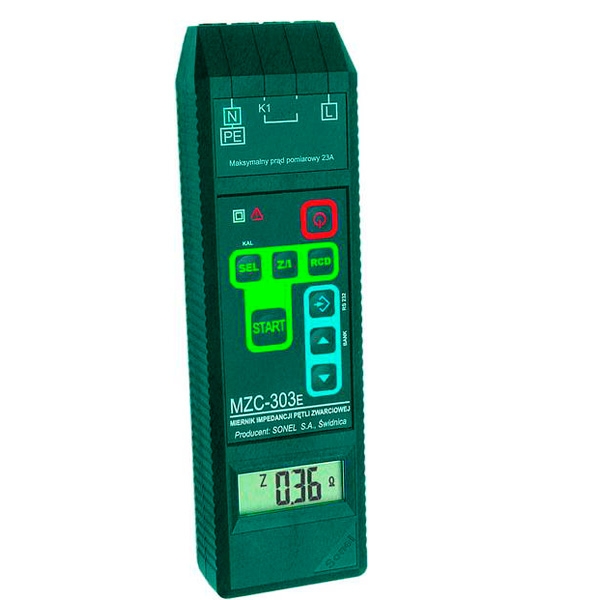

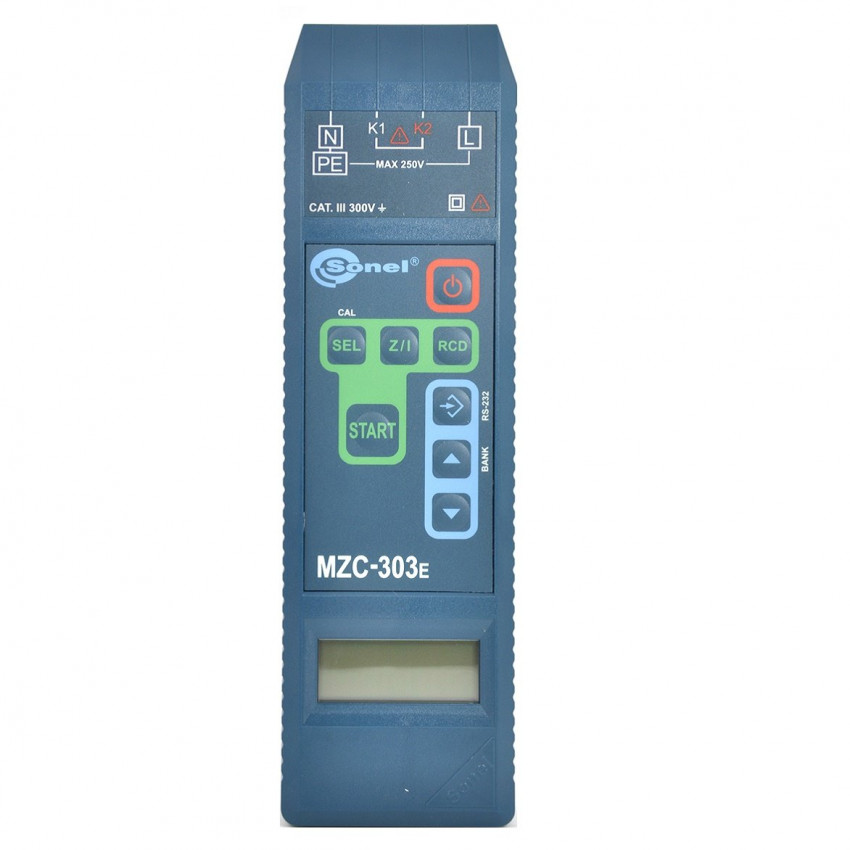

Измерители параметров цепей электропитания зданий MZC-303E (далее по тексту: измерители) представляют собой портативные электрические цифровые измерительные приборы. На торцевой панели измерителей расположены четыре однополюсных гнезда для подключения соединительных проводов. На верхней панели измерителей расположен жидкокристаллический цифровой дисплей и клавиши управления режимами работы, которые позволяют включать и выключать электропитание, запускать режим измерения активного и полного сопротивления, а также позволяют управлять чтением результатов измерений и вычислений.
На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки двух щелочных (алкалиновых) элементов питания 1,5 В типа LR6 (АА).
Принцип действия измерителей основан на реализации:
- функций цифрового вольтметра для измерения фазного напряжения питающей сети;
- функций цифрового омметра для измерения активного, реактивного и полного сопротивления цепи “фаза-нуль”;
- функций цифрового вычислителя угла между векторами напряжения и силы тока цепи “фаза-нуль”;
- функций цифрового вычислителя силы тока цепи “фаза-нуль” , по формуле I = 220/Z.
Где I — ожидаемая сила тока в цепи “фаза — нуль”;
Z — полное сопротивление цепи “фаза-нуль”.
Измерители имеют:
- автоматический выбор диапазона измерения;
- память последнего результата измерения даже после выключения измерителя;
- возможность использования измерительных проводов различной длины и автоматический учёт их сопротивления при измерениях (Автокалибровка);
- возможность выполнения большого количества измерений без необходимости охлаждения измерителя;
- память 990 результатов измерений для MZC-303E и возможность передачи сохранённых данных в компьютер;
- сигнализацию разряда элементов питания;
- автоматическое выключение неиспользуемого в течение 2 минут измерителя (функция AUTO-OFF)
Измерители параметров цепей электропитания зданий MZC-303E предназначены:
Для измерений электрических величин:
- фазного напряжения в цепях сети питания;
- активного сопротивления цепи “фаза-нуль” без отключения источника питания;
- реактивного сопротивления цепи “фаза-нуль” без отключения источника питания;
- полного сопротивления цепи “фаза-нуль” без отключения источника питания.
Для вычисления:
- угла между векторами напряжения и силы тока цепи “фаза-нуль”;
- силы тока цепи “фаза-нуль”.
Для контроля:
- (до начала измерений) целостности (наличия) нулевого и защитного проводников.
Для запоминания:
- результатов последних измерений и вычислений.
Для отображения:
Результатов измерений и вычислений в цифровом виде.
Поверка измерителей должна проводиться в соответствии с документом: “ГСИ. Измеритель параметров цепей электропитания зданий MZC-300, MZC-303E. Методика поверки MZC-300-06 МП”, согласованной с ФГУ “РОСТЕСТ-Москва” в марте 2006 года.
Перечень оборудования, необходимого для поверки:
- Магазин мер сопротивлений петли короткого замыкания OD-1-E2, ПГ: (0,05..0,1)%-;
- Калибратор-вольтметр универсальный В1-28, ПГ: (0,06..0,15)%;
- Катушки индуктивности силовой цепи эталонные LN-1: 0,35; 1,1; 2.2 мГн; ПГ: 0,05%;
- Лабораторный автотрансформатор «Штиль» TSGC2-30-B, ивых от 0 В до 450 В, 1макс 40 А
Межповерочный интервал — 1 год.
- ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
- ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
- ГОСТ Р 51522-99 «Совместимость технических электромагнитных средств. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- Техническая документация фирмы-изготовителя.
