Манометры цифровые ЦМ100, ЦМ200, ЦМ300 предназначены для:
- измерений избыточного и абсолютного давления, разности давлений;
- измерений силы постоянного тока и напряжения постоянного тока.
Поверка манометра цифрового ЦМ100, ЦМ200, ЦМ300

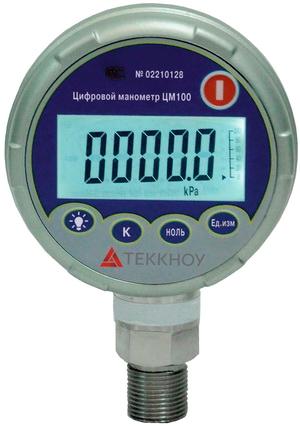

Манометры цифровые ЦМ100, ЦМ200, ЦМ300 представляют собой портативные электрические приборы с расположенными на передних панелях ЖК-дисплеем и клавишами для выбора единиц величин и режимов измерений.
Принцип работы манометров цифровых ЦМ100, ЦМ200, ЦМ300 в режиме измерения давления основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Измеряемая среда подается в приемную камеру кремниевого чувствительного элемента через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления на подложке тензорезисторов, в результате чего формируется электрический сигнал, пропорциональный давлению.
Принцип работы манометров цифровых ЦМ100, ЦМ200, ЦМ300 в режиме измерений электрических сигналов основан на аналогово-цифровом преобразовании (АЦП) и отображении результатов на дисплее.
Манометры цифровые ЦМ100, ЦМ200 применяются для измерения избыточного и абсолютного давления, разности давлений.
Манометры цифровые ЦМ300 применяются для измерения избыточного, абсолютного давления и разности давлений, с функцией измерения силы постоянного тока, напряжения постоянного тока, имеют встроенный источник питания токовой петли, функцию проверки реле, поддерживают протокол HART.
Манометры цифровые ЦМ200, ЦМ300 имеют функцию индикации температуры.
Манометры цифровые ЦМ100, ЦМ200, ЦМ300 во взрывозащищенном исполнении имеют маркировку Ех.
В верхней части манометров цифровых ЦМ300 находятся разъемы для подключения электрических проводов.
Программное обеспечение
Работой встроенного программного обеспечения управляет микро-ЭВМ, расположенная внутри корпуса на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микро-ЭВМ в процессе производства манометров цифровых ЦМ100, ЦМ200, ЦМ300. Установленный бит защиты запрещает чтение кода микро-ЭВМ, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.
Управление режимами работы и настройками манометров цифровых ЦМ100, ЦМ200, ЦМ300 осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищенную от записи память манометров цифровых ЦМ100, ЦМ200, ЦМ300, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) манометров цифровых ЦМ100, ЦМ200, ЦМ300 представлены в таблице 1.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| ЦМ100 | ЦМ200 | ЦМ300 | |
| Идентификационное наименование ПО | ЦМ100 | ЦМ200 | ЦМ300 |
| Номер версии (идентификационный номер) ПО | V1.00 | V1.00 | V1.00 |
| Цифровой идентификатор ПО | — | — | — |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Поверка осуществляется по документу МП-РТ-4218-443-2017 «ГСИ. Манометры цифровые ЦМ100, ЦМ200, ЦМ300. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.03.2017 года.
Основные средства поверки:
- калибратор-контроллер давления PPC-4 A700Kp, диапазон измерений от 0 до 700 кПа, ПГ ±0,008% ИВ (регистрационный номер в Федеральном информационном фонде 27758-08);
- манометры грузопоршневые СРВ5000, верхние пределы измерений от минус 0,1 до 60 МПа, КТ 0,005 (регистрационный номер в Федеральном информационном фонде 33079-08);
- манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600 (регистрационный номер в Федеральном информационном фонде 31703-06);
- манометр грузопоршневой СРВ5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (регистрационный номер в Федеральном информационном фонде 33079-08);
- задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 63 до минус 0,25 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);
- калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (регистрационный номер в Федеральном информационном фонде 42701-09);
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (регистрационный номер в Федеральном информационном фонде 26469-04);
- калибратор многофункциональный Fluke 5522A, диапазоны воспроизведения от 0 до 32,9 В ПГ ± (U-12-10-6) В; от 0 до 32,99 мА ПГ ± (Г100-10-6) мА (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4х104 Па
- ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 106 Па
- ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
