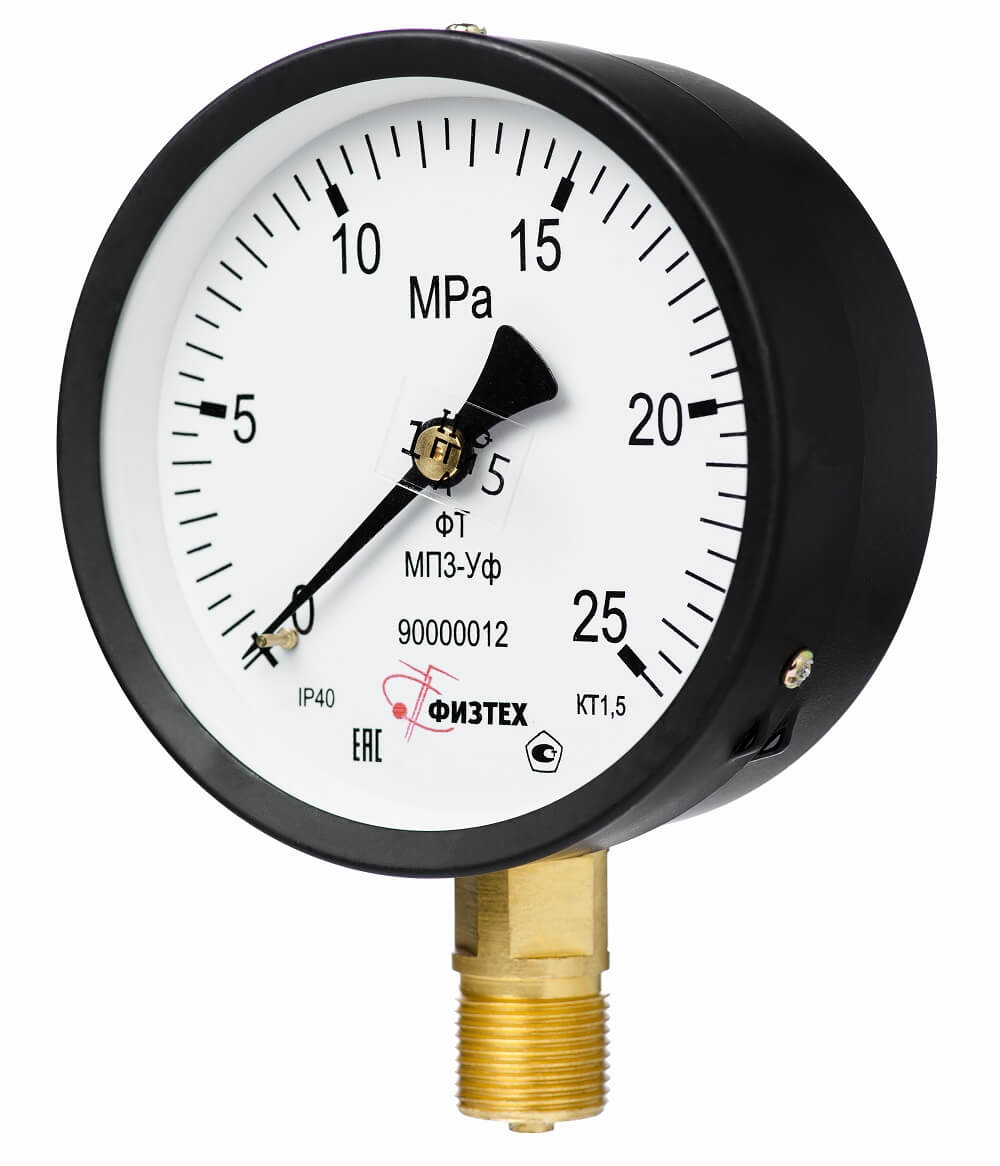

Поверка манометров общетехнических МП3-Уф в Сочи
Назначение: для измерений и контроля (сигнализации) избыточного и вакуумметрического давления различных сред (жидкость, газ и пар).
Поверка манометров общетехнических МП3-Уф
Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное вращательное движение стрелки по шкале.
Все элементы приборов «Кс» — коррозионностойких, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе газообразного и водного раствора аммиака, углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (СО2) до 25% объемных каждого, неорганических солей и парафина до 10% весовых. Виброустойчивость приборов «Ву» достигается заполнением корпусов приборов демпфирующей жидкостью — силиконом или глицерином.
Конструкция приборов обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа, на корпус наносится пломба или наклейка в соответствии с рисунками 11 и 12, не повредив которые невозможно вскрыть корпус.
Поверка осуществляется:
- Для всех моделей — по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки»;
- Для модели МПТ (с функцией измерения температуры) — дополнительно по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
- Мановакуумметр грузопоршневой типа МВП-2,5, класс точности 0,05, диапазон измерений от минус 95 до 250 кПа;
- Манометры избыточного давления грузопоршневые МП 60, класс точности 0,05, диапазон измерений от 0,1 до 6 МПа;
- Манометры избыточного давления грузопоршневые МП 600, класс точности 0,05, диапазон измерений от 1 до 60 МПа;
- Манометры грузопоршневые МП 2500, класс точности 0,05, диапазон измерений от 5 до 250 МПа.
Сведения о методах измерений
Метод измерений описан в документе «Манометры, вакуумметры, мановаккумметры, напоромеры, тягомеры и тягонапоромеры ФТ. Руководство по эксплуатации», РЭ 4212-11464115539-2014.
Нормативные и технические документы, устанавливающие требования к приборам
1 ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
2 ГОСТ 2405-88 «Манометры, вакуумметры, мановаккумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
3 ТУ 4212-114-64115539-2014 «Манометры, вакуумметры, мановаккумметры, напоромеры, тягомеры и тягонапоромеры ФТ. Технические условия».
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
