Поверка осциллографа Tektronix TPS2014B в Сочи
Назначение: для измерений амплитудных и временных параметров исследования и формы электрических сигналов с индикацией результатов измерений на экране.
Поверка осциллографа Tektronix TPS2014B

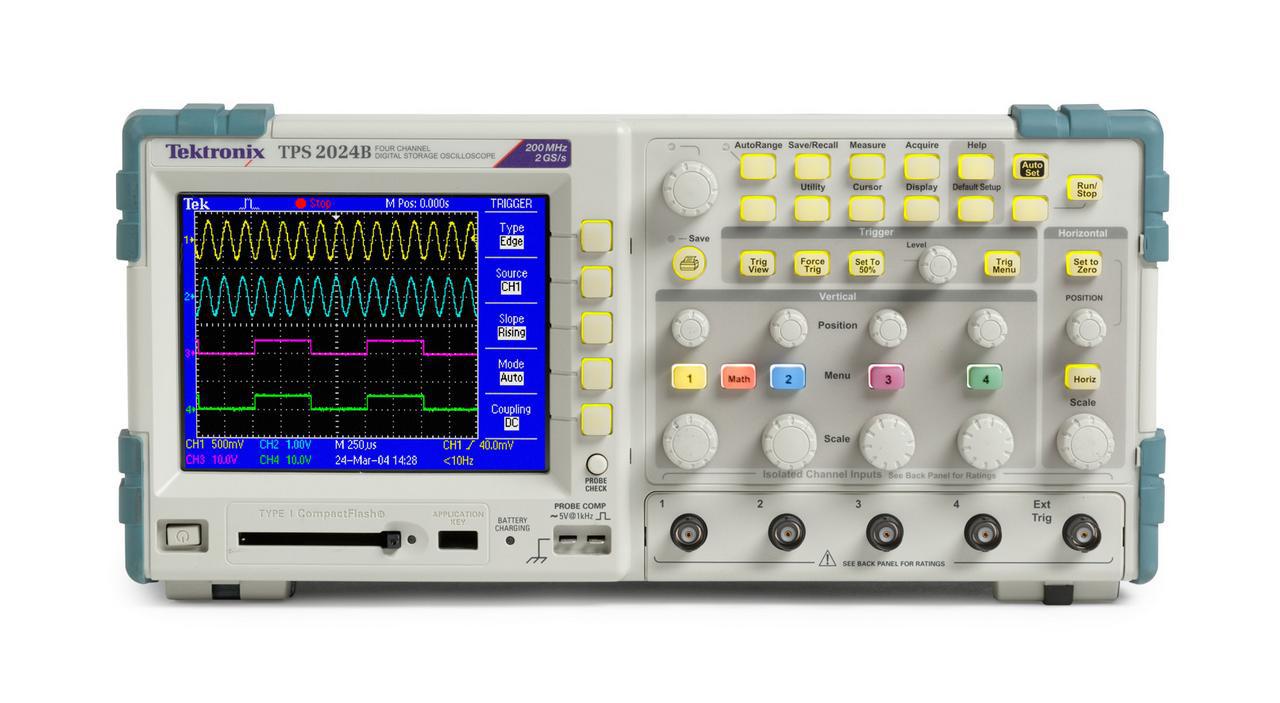

Конструктивно осциллографы выполнены в виде портативного моноблока. Две аккумуляторные батареи с возможностью горячей замены позволяют использовать осциллографы в полевых условиях. Корпус осциллографа усилен прорезиненными вставками. Для измерений в режиме изоляции от цепей заземления или дифференциальных измерений осциллографы имеют изолированные от корпуса каналы, а также изолированный вход внешнего запуска.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для организации связи с внешними устройствами применяются интерфейсы RS-232 и параллельный порт. Имеется встроенный слот для карт памяти типа CompactFlash объемом до 1 Гб.
Поверка осуществляется по документу МП 48472-11 «Инструкция. Осциллографы цифровые TPS2012B, TPS2014B, TPS2024B фирмы «Tektronix (China) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.09.2011 года.
Средства поверки:
установка измерительная К2С-62А (Рег. № 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 %, диапазон девиации периода ± 10 %, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015.U + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 %, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс; вольтметр универсальный В7-80 (Рег. № 28335-04), диапазон измерений сопротивления постоянному току от 0 до 200 МОм, пределы допускаемой погрешности измерений сопротивления постоянному току ±(0,1%+0,05) Ом, в диапазоне от 0 до 200 Ом, 200 МОм ±(0,1+0,1´R)%, в диапазоне от 0,12 до 200 МОм.
Сведения о методиках (методах) измерений
Руководство по эксплуатации. «Осциллографы цифровые TPS2012B, TPS2014B,
TPS2024B».
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым TPS2012B, TPS2014B, TPS2024B
- Техническая документация фирмы-изготовителя.
