Поверка приборов для поверки угольников ППУ-630 в Сочи

Назначение: для измерения отклонения от перпендикулярности измерительных поверхностей к опорным поверхностям угольников типов УЛП, УЛ, УП, УШ КТ 0; 1; 2 по ГОСТ 3749-77 «Угольники поверочные 90 °. Технические условия».

Область применения: приборостроение, машиностроение и другие отрасли промышленности.

06.06.2014 продлен срок свидетельства

Поверка приборов для поверки угольников ППУ-630

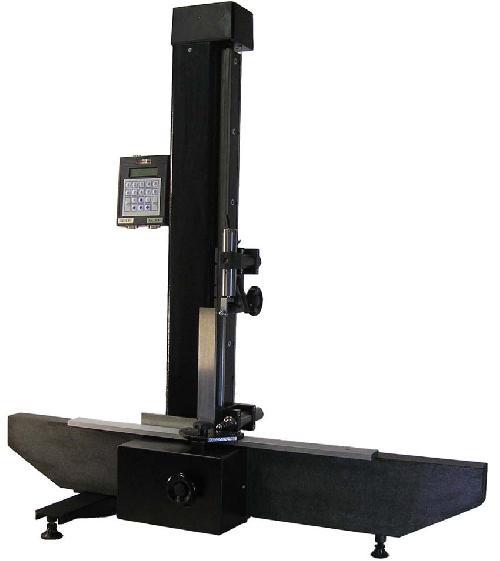

Прибор ППУ-630 состоит из гранитного основания, стойки, на которой закреплена измерительная каретка и упор, двухканального измерительного устройства, состоящего из электронного блока БИН-2И, индуктивного преобразователя измерительной каретки, подключенного по каналу А блока, и индуктивного преобразователя измерительного мостика, подключенного по каналу В блока.

Измерительная каретка состоит из корпуса, в котором закреплены преобразователь, измерительный рычаг и механизм изменения направления измерительного усилия. На
наружном конце измерительного рычага закреплены такие же как и на упоре измерительные наконечники — цилиндрический и ножевидный.

Прибор позволяет определять отклонения от перпендикулярности наружных и внутренних углов угольников. В работе прибора использован метод, при котором измеряется отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям угольников, равное полуразности полученных на отсчетном устройстве показании при измерении слева и справа в микрометрах.
