Поверка рефлектометра оптического AE1000 в Сочи
Назначение: для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Поверка рефлектометра оптического AE1000
В рефлектометрах реализованы четыре режима функционирования на соответствующих нормируемых значениях длин волн: оптического и электрического рефлектометра, измерителя мощности и источника оптического излучения (далее — источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

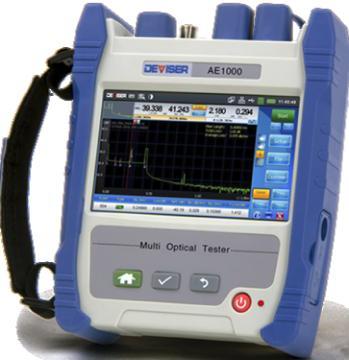

Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в следующих модификациях AE1000A, AE1000B, AE1000C, AE1001, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки». Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
- ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
- Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки Техническая документация изготовителя
