Поверка счетчиков холодной и горячей воды крыльчатых МЕТЕР СВ в Сочи
Назначение: для измерений объема протекающей по трубопроводам холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09.
Поверка счетчиков холодной и горячей воды крыльчатых МЕТЕР СВ
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.
Счетчик представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетного механизма с индикаторным устройством.
Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами или достаточной толщиной корпуса в зависимости от Ду счетчика Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м . Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.

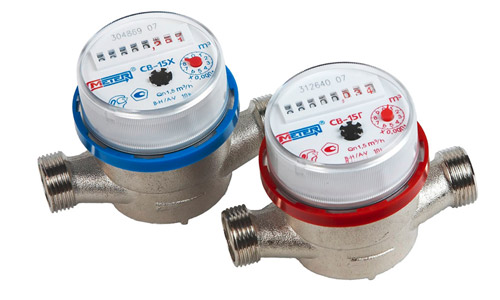

Корпус счетчика соединяется со счетным устройством пластмассовым кольцом красного цвета для счетчиков горячей воды, синего цвета для счетчиков холодной воды, серого цвета для универсальных счетчиков.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики имеют исполнения для измерений объема холодной, горячей воды или универсальные для измерений объема холодной и горячей воды, протекающей в трубопроводах, отличающиеся диаметром условного прохода, материалом корпуса, наличием возможности установки датчика импульсов.
Поверка осуществляется по ГОСТ 8.156-83 ГСИ «Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки:
- установка поверочная для счетчиков воды 3О-40, диапазон измерения расхода (0,02-20) м3/ч, пределы допускаемой относительной погрешности измерений объема воды Ё 0,4 °/о .
Сведения о методиках (методах) измерений
- Методика прямых измерений изложена в паспорте «Счетчики холодной и горячей воды крыльчатые МЕТЕР СВ» .
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым МЕТЕР СВ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
- ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
- ТУ 4213-001-15151288-2007 «Счетчики холодной и горячей воды крыльчатым МЕТЕР СВ. Технические условия».
