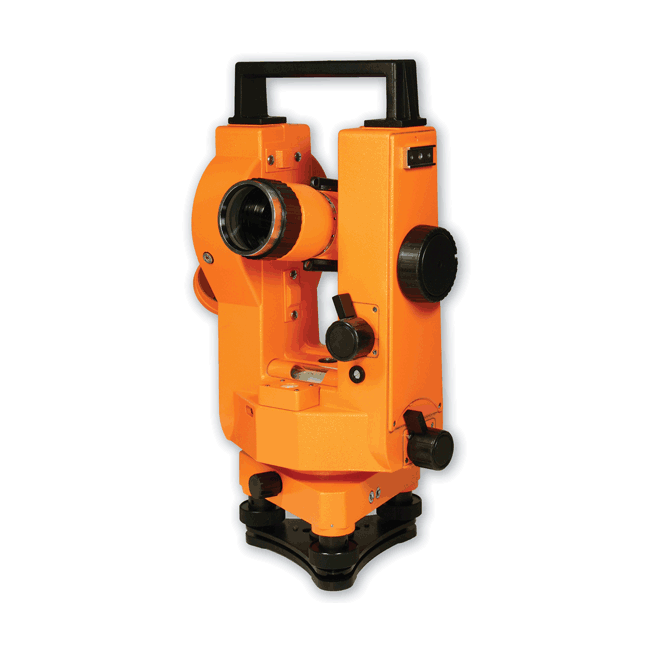

Поверка теодолита 3Т2КП, 3Т2КА, 3Т5КП в Сочи
Назначение: для измерения горизонтальных и вертикальных углов (зенитных расстояний), магнитных азимутов и наклонных расстояний по нитяному дальномеру (ЗТ2КП, ЗТ5КП), а также для измерения расстояний при использовании светодальномеров, установленных на приборе вместо ручки. Применяются в основном для прокладки государственных геодезических сетей, ЗТ2КА — для измерения углов в прикладной геодезии, в том числе автоколлимационным методом. ЗТ5КП — для прокладки геодезических сетей сгущения, съемочных сетей, теодолитных съемок, проведения изыскательских работ, для измерения углов в прикладной геодезии.
Поверка теодолита 3Т2КП, 3Т2КА, 3Т5КП
Теодолиты ЗТ2КП, ЗТ2КА сконструированы по модульному принципу . Отсчетная система вертикального круга смонтирована на одной плате в виде отсчетного модуля, что обеспечивает удобство сборки, юстировки и ремонта теодолита. Отсчетные устройства позволяют брать отсчет с противоположны сторон угломерных кругов, что исключает влияние эксцентриситета на результат измерения . Теодолит ЗТ2КА имеет автоколлимационную зрительную трубу.
Теодолит ЗТ5КП относится к оптическим шкаловьпи теодолитам технической точности с самоустанавливающимся компенсатором вертикального круга. Благодаря секторной оцифровке.
Приложение к свидетельству об утверждении типа средств измерений вертикального круга и устройству автоматического изменения знаков отсчеты по величине и знаку соответствуют измеренному вертикальному углу без дополнительных вычислений независимо от того, при каком положении теодолита (круг слева или справа) проводилось измерение .
Теодолит снабжен устройством для точной установки отсчета по горизонтальному кругу . Круг—искатель направлений позволяет быстро установить теодолиты по заданному направлению.
Поверку теодолитов осуществляют в соответствии с методикой поверки в составе паспортов ЗТ2КП—с60 ПС, ЗТ2КА—с60 ПС и ЗТ5КП—сб0 ПС, раздел 11, утвержденной ГЦИ СИ ФГУ «УРАЛТЕСТ».
В перечень основного поверочного оборудования входят:
- коллиматор универсальный УК 1, ТУ 4484-078-07539541-2004 ( предел допускаемой погрешности значения углов между визирными осями труб вертикального и горизонтального веера не более t 1″);
- марка для проверки визира с двумя перекрестиями , расположенными на одной отвесной линии Расстояние между центрами перекрестий должно быть (28 f 0,5) мм., визирные цели, марка для проверки оптического центрира, ориентир (визирная цель) с известным магнитным азимутом или теодолит с поверенной ориентир—буссолью (погрешность аггестации не более 10′).
Межповерочный интервал 1 год ,
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
- ГОСТ Р 53340-2009 «Приборы геодезические . Общие технические условия».
- ТУ 3-3.2076-88 «Теодолиты ЗТ2КП, ЗТ2КА, ЗТ5КП. Технические условия».
