Поверка термоанемометра LV117 в Сочи
Назначение: предназначены для измерений температуры окружающего воздуха, скорости воздушного потока, а также для преобразования измеренных сигналов в аналоговые выходные сигналы постоянного тока или напряжения.
Поверка термоанемометра LV117
Принцип действия приборов при измерении температуры окружающего воздуха основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных преобразователей (зондов), пропорциональных измеряемой температуре.
Принцип действия приборов при измерении скорости воздушного потока термоане-мометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-метрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.

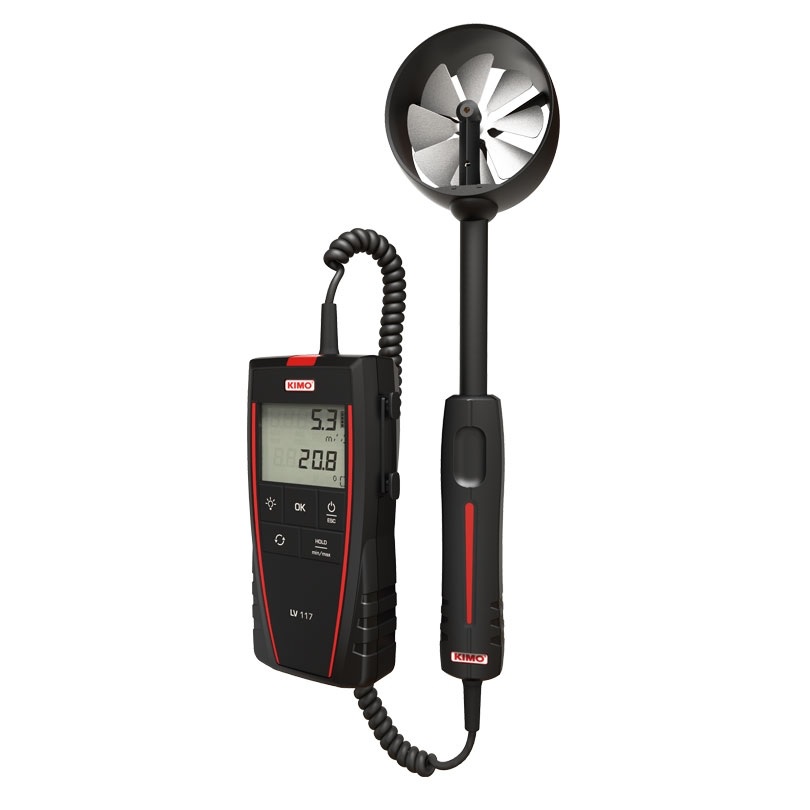

Термоанемометры моделей LV117 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального тахометрического («зонд-клыльчатка») первичного измерительного преобразователя с термистором типа NTC.
Поверка осуществляется в соответствии с документом МП 60867-15 «Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115. Методика поверки», утвержденным ФГУП «ВНИИМС», 02.12.2014 г.
Основные средства поверки:
- установка аэродинамическая измерительная ЭМС-01/60 с диапазоном воспроизведения скорости воздушного потока от 0,1 до 60 м/с, с погрешностью ±(0,01 + 0,001Vi) м/с (номер по Госреестру 34647-07);
- Термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3, диапазон воспроизводимых температур: -80…+300 °С, нестабильность поддержания заданной температуры ±(0,004.0,02) °С
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50…+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °C (в диапазоне: -50…+400 °С); ±(0,06 + ед. мл. разряда) °C (в диапазоне: св.+400.. .+650 °С);
- Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13).
Сведения о методах измерений
приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к термоанемометрам моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Техническая документация фирмы KIMO Instruments, Франция.
- ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений воздушного потока.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
