Поверка термогигрометра HD100, HD150, HD200 в Сочи
Назначение: для измерений температуры и относительной влажности воздуха, а при применении сменных датчиков и дополнительных модулей — для измерений температуры жидких, газообразных, сыпучих сред и поверхности твердых тел, а также выходных аналоговых сигналов постоянного тока и напряжения различных датчиков (HD200).
Поверка термогигрометра HD100, HD150, HD200
Принцип действия приборов основан на измерении сигналов поступающих в электронный блок от первичных преобразователей, пропорциональных измеряемым величинам.

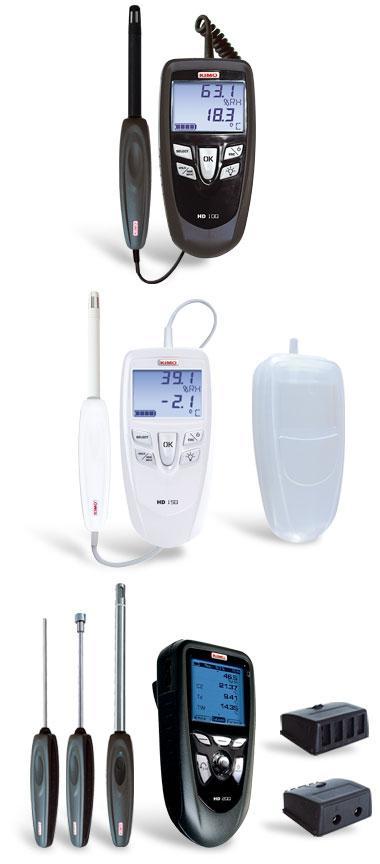

Термогигрометры являются портативными микропроцессорными приборами с возможностью накопления результатов измерений (модель HD200) и отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового датчика для измерения температуры и относительной влажности окружающей среды. Приборы моделей HD100, HD150 отличаются друг от друга функционально, по конструкции, а также по метрологическим характеристикам. Приборы модели HD200 являются многофункциональными и имеют разъемы для подключения сменных датчиков температуры (в т.ч. и беспроводных) — термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) типов Pt100, Pt1000 по ГОСТ 6651-2009 и термоэлектрических преобразователей (термопар) с НСХ типов «K», «J», «Т» по ГОСТ Р 8.585-2001, а также для модуля «ток/напряжение» для измерения выходных аналоговых сигналов постоянного тока и напряжения различных датчиков с унифицированным выходным сигналом. Приборы модели HD200 имеют следующие модификации: HD 200, HD200 STD, HD200 HT.
Программное обеспечение
Программное обеспечение (ПО) термогигрометров состоит только из метрологически значимой встроенной части ПО, находящейся в микропроцессоре, размещенном внутри корпуса пирометра, и не доступно для внешней модификации.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A» — не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные программного обеспечения
| Наименование про-грамм-много обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (*) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для тер-могигромет-ров HD100 (встроенная часть) | Microprogram
HD100 |
v3-4 | по номеру версии | — |
| ПО для тер-могигромет-ров HD150 (встроенная часть) | Microprogram
HD100 |
v3-4 | по номеру версии | — |
| ПО для тер-могигромет-ров HD200 (встроенная часть) | Microprogram
APP200-U18 |
v2-33 | по номеру версии | — |
Поверка осуществляется в соответствии с документом МП 53490-13 «Термогигрометры моделей HD100, HD 150, HD200. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50.+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °С (в диапазоне: -50.+400 °С); ±(0,06 + ед. мл. разряда) °С (в диапазоне: св.+400.+650 °С);
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений относительной влажности от 5 до 98 %;
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0 % в диапазоне от 2 до 98 %;
- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения относительной влажности: 10.98 % (при температуре от плюс 15 до плюс 80 °С), пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %;
- компаратор напряжений Р3003 (с блоком калибратора тока ЕР3003), погрешность не более 0,002 %;
- термостаты жидкостные прецизионные типов ТПП-1.0, ТПП-1.1, ТПП-1.2 с диапазоном воспроизводимых температур: -80.+300 °С и стабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- калибраторы температуры моделей АТС/ЯТС-156/157/650А(В) со сменными металлическими блоками сравнения, погрешность воспроизведения заданной температуры: ±(0,19. 0,39) °С, стабильность поддержания температуры ±(0,02. 0,05) °С.
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к термогигрометрам моделей HD100, HD150, HD200
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Техническая документация фирмы-изготовителя.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
