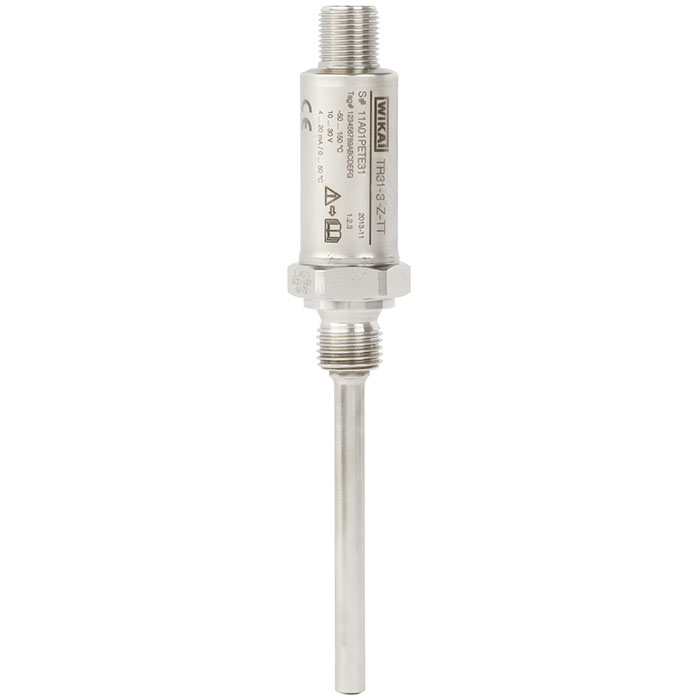

Поверка термопреобразователя Модель TR31 (термометра сопротивления) в Сочи
Поверка термопреобразователя Модель TR31 (термометра сопротивления) проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Применение и поверка термопреобразователя Модель TR31 (термометра сопротивления)
- Машиностроение, производство установок и резервуаров
- Подвижные составы, гидравлические системы
Особенности
- Максимально компактная конструкция, высокая виброустойчивость и малое время отклика
- С прямым выходным сигналом чувствительного элемента (Pt100, Pt1000 с 2-, 3- или 4-проводной схемой соединения) или сигналом встроенного преобразователя с выходным сигналом 4 … 20 мА
- Параметры встроенного преобразователя индивидуально устанавливаются с помощью бесплатного конфигурационного программного обеспечения WIKAsoft-TT, установленного на ПК
- Чувствительный элемент класса точности A в соответствии с МЭК 60751
Описание
Термометры сопротивления данной серии используются в качестве универсальных термометров для измерения жидких и газообразных сред в диапазоне -50 … +250°C (-58 … +482 °F). Для эксплуатации с опасных зонах имеются искробезопасные варианты исполнения.
Их можно использовать при давлении до 140 бар с чувствительными элементами диаметром 3 мм и при давлении до 270 бар с чувствительными элементами диаметром 6 мм в зависимости от исполнения прибора. Все электрические компоненты защищены от проникновения влаги (IP67 или IP69K) и выдерживают значительные вибрации (20 g в зависимости от исполнения).
Термометр сопротивления на выходе может иметь сигнал непосредственно от чувствительного элемента или от встроенного преобразователя, который индивидуально конфигурируется с помощью программного обеспечения WIKAsoft-TT, установленного на ПК. Можно задать диапазон измерения, демпфирование, сигналы ошибки в соответствии с NAMUR NE43 и имя тега.
Пользуясь информацией для заказа, можно выбрать погружную длину, технологическое присоединение, чувствительный элемент и способ подключения для соответствующего применения. Термометр сопротивления модели TR31 состоит из защитной гильзы с постоянно установленным технологическим присоединением и вкручивается непосредственно в процесс.
Электрические соединения зависят от конструкции и выполнены в виде круглого разъема M12 x 1 или непосредственно подключенным кабелем. Опционально для круглого разъема M12 x 1 имеется переходник на угловой разъем по DIN EN 175301-803 формы A (патент, права собственности зарегистрированы под номером 001370985). Особенностью данной модели компактного термометра сопротивления для ОЕМ-проектов является возможность создания конструкций по спецификации заказчика.
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
