Поверка вискозиметров 800 OFITE в Сочи
Назначение: для измерений динамической вязкости жидкостей.
Поверка вискозиметров 800 OFITE
Принцип действия вискозиметров основан на измерении величины напряжения сдвига исследуемой жидкости с помощью торсионной пружины под действием на шпиндель (боб) крутящего момента, возникающего при вращении ротора с постоянной частотой.
Конструкционно вискозиметры представляют собой портативный прибор, состоящий из штатива и измерительного блока с коаксиальными цилиндрами Куэтта (ротор и шпиндель).
Вискозиметры выпускаются двух моделей 800 и 900, которые могут использоваться с различными сочетаниями ротора и шпинделя (R1B1; R1B2; R1B3; R1B4; R1B5), а также с различными торсионными пружинами. Торсионная пружина определяет передаточное число от возникающего крутящего момента на измерительный блок. Доступны торсионные пружины с передаточными числами F0,2; F0,5; F1; F2; F3; F4; F5; F10.
Модель 800 имеет восемь фиксированных частот вращения ротора, а считывание показаний величины напряжения сдвига производится через визир непосредственно с лимба. Расчет результатов измерений динамической вязкости пользователь производит самостоятельно, в зависимости от установленных торсионной пружины, шпинделя и ротора.

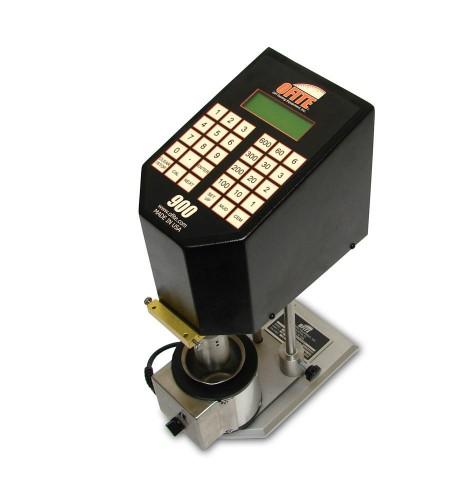

Модель 900 является автоматической, имеет двенадцать фиксированных частот вращения ротора и возможность выбора произвольной. Считывание показаний напряжения сдвига и динамической вязкости производится с жидкокристаллического дисплея. Расчет результатов измерений динамической вязкости производится автоматически, в зависимости от установленных торсионной пружины, шпинделя и ротора.
Поверка осуществляется по документу МП 99-251-2018 «ГСИ. Вискозиметры OFITE. Методика поверки», утвержденному ФГУП «УНИИМ» 19 октября 2018 г.
Основные средства поверки:
- ГСО 8594-2004 (РЭВ-100), ГСО 8596-2004 (РЭВ-200), ГСО 8597-2004 (РЭВ-300), ГСО 8598-2004 (РЭВ-600), ГСО 8599-2004 (РЭВ-1000), ГСО 8603-2004 (РЭВ-10000), ГСО 8604-2004 (РЭВ-30000), границы относительной погрешности (P=0,95) ±(0,2-0,3) %;
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009, в диапазоне измерений от плюс 10 до плюс 40 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока вискозиметра, как показано на рисунке 1, и на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
- Техническая документация фирмы-изготовителя
